国产LM5022 升压电源PWM控制驱动器CD5022 Boost/SEPIC VSSOP-10

更新时间：2024-6-12 16:06:49??????浏览数量：

品牌：MK
型号：纯国产 LM5022
市场价： 15 优惠价： 11

特性：CD5022 国产PWM控制驱动器完美替代TI/LM5022，是一款适用于Boost和SEPIC稳压器的高压、低侧、N沟道MOSFET控制器。该器件包含实施单端主要拓扑所需的全部特性。输出电压调节基于电流模式控制，这不仅简化了环路补偿的设计，同时还能够提供固有输入电压前馈。包含一个启动稳压器，该稳压器能够在6V至60V的宽输入范围内工作。PWM控制器专为高速性能而设计，包含一个振荡器，振荡器频率

产品介绍

CD5022 国产PWM控制驱动器完美替代TI/LM5022，是一款适用于Boost和SEPIC稳压器的高压、低侧、N沟道MOSFET控制器。该器件包含实施单端主要拓扑所需的全部特性。输出电压调节基于电流模式控制，这不仅简化了环路补偿的设计，同时还能够提供固有输入电压前馈。包含一个启动稳压器，该稳压器能够在6V至60V的宽输入范围内工作。PWM控制器专为高速性能而设计，包含一个振荡器，振荡器频率范围高达2.2MHz，总传播延迟低于100ns。其它功能还包括误差放大器、精密基准、线路欠压锁定、逐周期电流限制、斜率补偿、软启动、外部同步功能和热关断。6V至60V宽输入电压、电流模式升压、SEPIC 和反激式控制器；适用于Boost和SEPIC稳压器的高压、低侧、N沟道MOSFET控制器，该器件包含实施单端主要拓扑所需的全部特性。

控制模式：基于电流模式控制；

输入电压：6V-60V；

温度范围：-40℃~125℃；

最大占空比：90%；

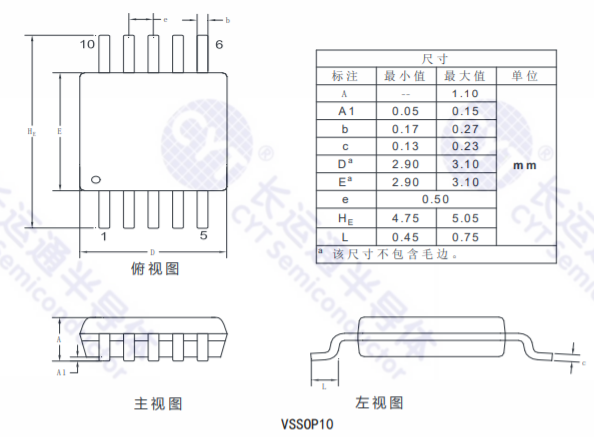

封装形式：VSSOP-10；

型号	功能描述	控制模式	输入电压	温度范围	最大占空比	封装形式	替代进口TI	规格书
CD5022	电流模式升压、SEPIC 和反激式控制	基于电流模式控制	6V-60V	-40℃~125℃	90%	VSSOP-10	LM5022	预览下载
CD5021	离线式脉宽调制PWM控制	基于电流模式控制	8V-30V	-40℃~125℃	85%	VSSOP-8	LM5021	预览下载
CD5041	级联PWM控制	基于电流模式控制	15V-90V	-40℃~125℃	—	TSSOP-16/WSON-16	LM5041	预览下载
CD5032	电流型高压PWM控制	基于电流模式控制	13V-100V	-40℃~125℃	76%	TSSOP-16	LM5032	预览下载
CD5020	电流型高压PWM控制	基于电流模式控制	13V~80V	-40℃~125℃	80%	VSSOP-10	LM5020	预览下载
CD5020A	电流型高压PWM控制	基于电流模式控制	13V~90V	-40℃~125℃	80%	VSSOP-10/WSON-10	LM5020A	预览下载
CD5026	电流型有源嵌位PWM控制	基于电流模式控制	13V~100V	-40℃~125℃	76%	TSSOP-16/WSON-16	LM5026	预览下载
CD5030	电流型高压PWM推挽控制	基于电流模式控制	14V~90V	-40℃~125℃	50%	VSSOP-10/WSON-10	LM5030	预览下载
CD5025	电压型有源嵌位PWM控制	前馈电压模式控制	13V~100V	-40℃~125℃	80%	TSSOP-16/WSON-16	LM5025	预览下载
CD5035	半桥拓扑功率转换PWM控制	电压控制模式	13V~100V	-40℃~125℃	0%	HTSSOP-20/WQFN-24	LM5035	预览下载
