4057 一款完整的单节锂离子电  池充电器。带电池正负极反接保护、输入  电源 5V 正负极反接保护。其 SOT23-6  的封装与较少的外部元件数使得  4057 成为便携式应用的理想选择。  采用了内部 PMOSFET 架构，加上  防倒充电路，不需要外部检测电阻器和隔  离二极管。热反馈可对充电电流进行自动  调节，以便在大功率操作或高环境温度条  件下对芯片温度加以限制。充满电压固定  于 4.2V，充电电流通过一个电阻器进行  外部设置。当电池达到 4.2V 之后，充电  电流降至设定值 1/10， 4057 将自动  终止充电。  当输入电压（交流适配器或 USB 电  源）被掉电时， 4057 自动进入一个  低电流状态，电池端漏电流在 0.1uA 以 下。

4057 的其他特点包括电源自适  应、充电电流监控器、欠压闭锁、自动再  充电和两个用于指示充电的状态引脚。

☆锂电池正负极反接保护  ☆Vcc 输入端 5V 反接保护  电源充电欠压自适应  ☆兼容小电流 5mA-600mA 的可编程充电

电流  恒定电流/恒定电压操作，有温度自适应  可实现充电速率最大化  ☆精度达到±1%的 4.2V 预设充电电压

自动再充电  1 个充电状态开漏输出引脚  C/10 充电终止  待机模式下的供电电流为 30uA

2.9V涓流充电  ☆软启动限制了浪涌电流  采用 6 引脚 SOT-23 封装

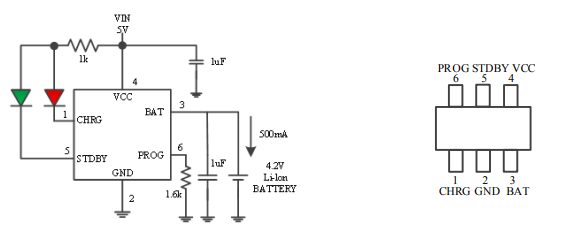

3. 应用  蓝牙应用  充电座  蜂窝电话、PDA

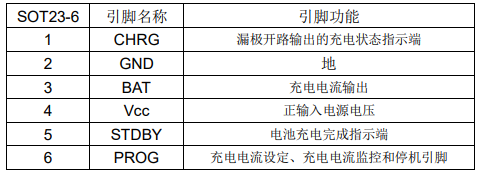

4. 绝对最大额定值

☆输入电源电压（VCC）：-6.5V～9V  PROG：-0.3V～VCC+0.3V  ☆BAT：-4.2V～7V  ☆CHRG ：-0.3V～10V  ☆STDBY：-0.3V～10V

☆BAT 短路持续时间：连续  BAT 引脚电流：600mA  PROG 引脚电流：800uA  最大结温：145℃

工作环境温度范围：-40℃～85℃  贮存温度范围：-65℃～125℃  引脚温度（焊接时间 10 秒）：260℃

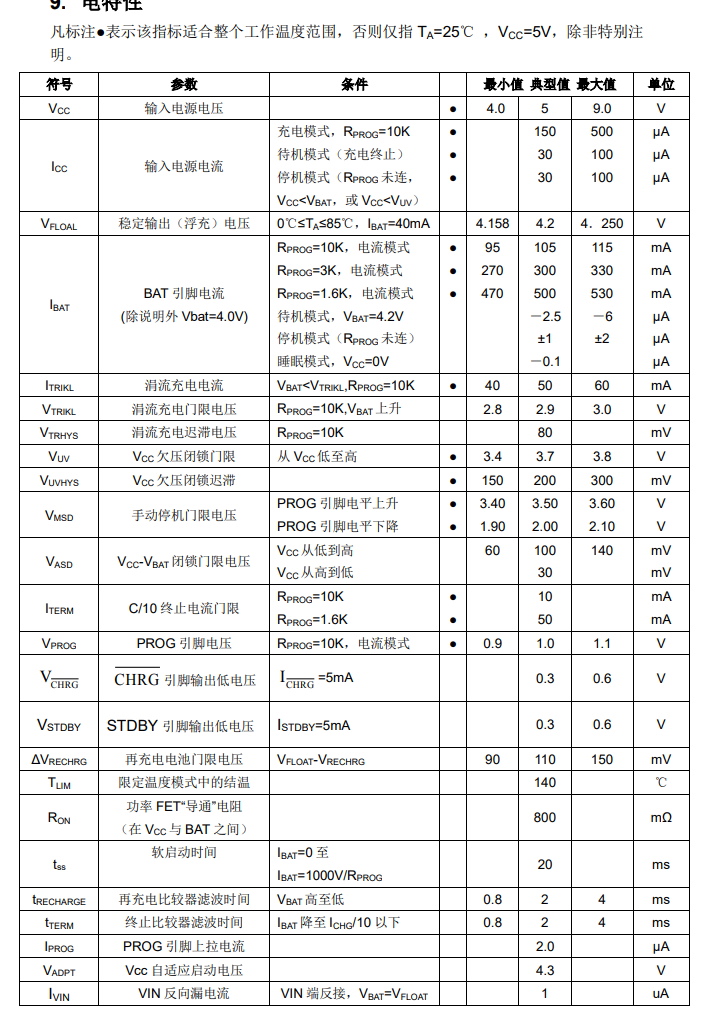

充电终止  当 BAT 电压在达到最终浮充电压之后充电电流降至设定值的 1/10 时，充电循环被终  止。该条件是通过采用一个内部滤波比较器对 PROG 引脚进行监控来检测的。当 PROG 引  脚电压降至 100mV 以下的时间超过 TERM t (一般为 1.8ms)时，充电被终止。充电电流被锁 断， 4057 进入待机模式，此时输入电源电流降至 30μA。   充电时，BAT 引脚上的瞬变负载会使 PROG 引脚电压在充电电流降至设定值的 1/10  之间短暂地降至 100mV 以下。终止比较器上的 1.8ms 滤波时间（ TERM t ）确保这种性质的  瞬变负载不会导致充电循环过早终止。一旦平均充电电流降至设定值的 1/10 以下， 4057  即终止充电循环并停止通过 BAT 引脚提供任何电流。在这种状态下，BAT 引脚上的所有负  载都必须由电池来供电。

电池反接保护功能  4057 具备锂电池反接保护功能，当电池正负极反接于 4057 电流输出 BAT 引  脚， 4057 会停机显示故障状态，无充电电流。充电指示管脚处于高阻态，灯灭，此时  反接的电池漏电电流小于 6mA。将反接的电池正确接入， 4057 自动开始充电循环。  反接后的 4057 当电池去除后，由于 4057 输出端 BAT 管脚电容电位仍为负值，则 4057指示灯不会立刻正常亮，只有正确接入电池可自动激活充电。或者等待较  长时间 BAT 端电容负电位的电量放光，BAT 端电位大于零伏， 4057 会显示正常的无电  池指示灯状态。  反接情况下，电源电压应在标准电压 5V 左右，不应超过 6.5V。过高的电源电压在反接  电池的情形下，芯片的压差会超过极限耐压。

输入端反接保护功能  4057 具备电源反接保护功能，当 Vcc 正负极反接于 4057 的 Vcc 引脚， 4057  会停机显示故障状态，无充电电流，反接的电源漏电电流小于 1uA。将反接的电源正确接入，  4057 自动开始充电循环。
