DW01是一个锂电池保护电路，为避免锂电池因过充电、过放电、电流过大导致电池寿命缩短或电池被损坏而设计的。用于锂电池的充电、放电保护电路、电话机电池或其它锂电池高精度保护器。

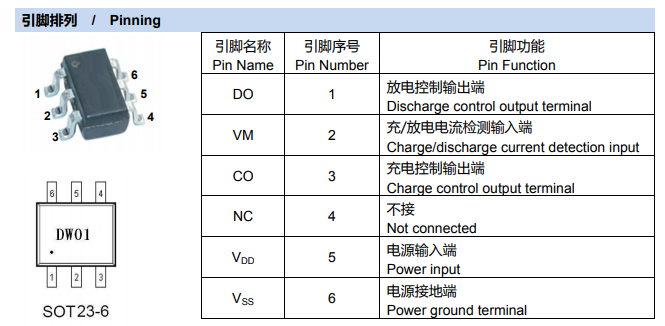

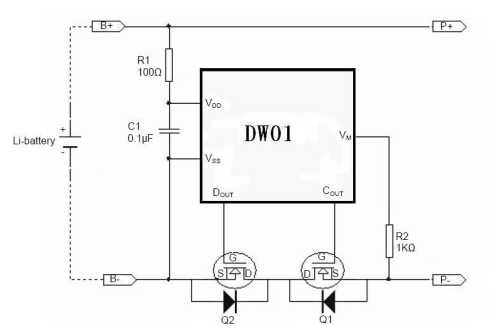

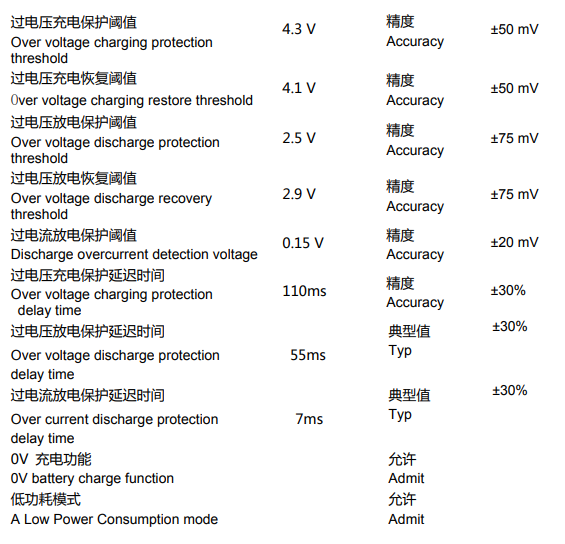

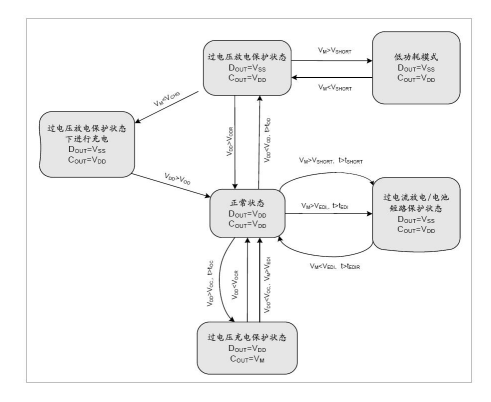

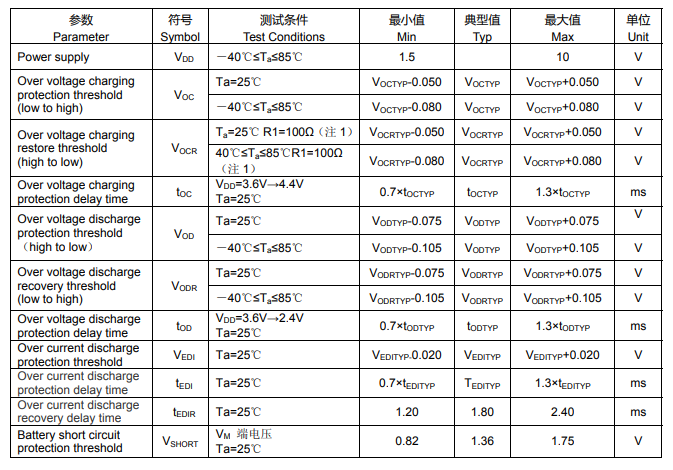

DW01是一款高精度的锂电池保护电路。正常状态下，如果对电池进行充电，则DW01可能会  进入过电压充电保护状态；同时，满足一定条件后，又会恢复到正常状态。如果对电池放电，则可能会  进入过电压放电保护状态或过电流放电保护状态；同时，满足一定条件后，也会恢复到正常状态。图3 示  出了其典型应用线路图，图4 是其状态转换图。下面就各状态进行详细描述。

 ■正常状态  在正常状态下，DW01由电池供电，其VDD端电压在过电压充电保护阈值VOC和过电压放电  保护阈值VOD 之间，VM 端电压在充电器检测电压（VCHG）与过电流放电保护阈值（VEDI）之间，  CO 端和DO 端都输出高电平，外接充电控制N-MOS 管Q1 和放电控制N-MOS 管Q2 均导通。时，  既可以使用充电器对电池充电，也可以通过负载使电池放电。

■过电压充电保护状态  保护条件  正常状态下，对电池进行充电，如果使VDD 端电压升高超过过电压充电保护阈值VOC，且持续时  间超过过电压充电保护延迟时间tOC，则DW01将使充电控制端CO由高电平转为VM端电平（低电  平），从而使外接充电控制N-MOS管Q1关闭，充电回路被“切断”，即DW01进入过电压充电保  护状态。  恢复条件  有以下两种条件可以使DW01从过电压充电保护状态恢复到正常状态：1）电池由于“自放电”  使VDD端电压低于过电压充电恢复阈值VOCR；2）通过负载使电池放电（注意，此时虽然Q1 关闭，  但由于其体内二极管的存在，使放电回路仍然存在），当VDD 端电压低于过电压充电保护阈值VOC，  且VM 端电压高于过电流放电保护阈值VEDI（在Q1 导通以前，VM 端电压将比VSS 端高一个二极管  的导通压降）。  DW01恢复到正常状态以后，充电控制端CO将输出高电平，使外接充电控制N-MOS管Q1回  到导通状态。  DW01进入过电压充电保护状态后，如果外部一直接有充电器，致使VM电压小于充电器检测  电压（VCHG），那么即使当其VDD降至VOCR以下，DW01也不会恢复到正常状态。此时必须去  掉充电器，DW01才会回到正常状态。

■过电压放电保护/低功耗状态  保护条件  正常状态下，如果电池放电使VDD 端电压降低至过电压放电保护阈值VOD，且持续时间超过过电  压放电保护延迟时间tOD，则DW01将使放电控制端DO由高电平转为VSS端电平（低电平），从  而使外接放电控制N-MOS管Q2关闭，放电回路被“切断”，即DW01进入过电压放电保护状态。  同时，VM 端电压将通过内部电阻RVMD 被上拉到VDD。
