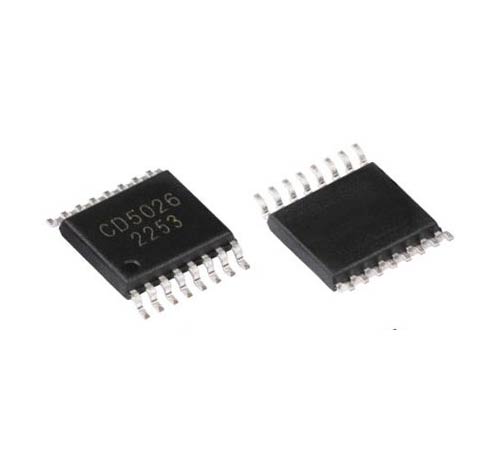

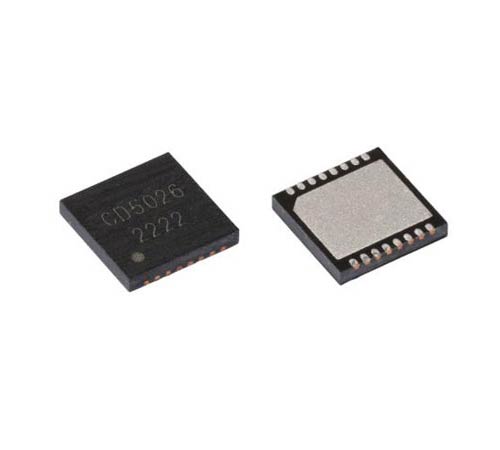

CYT5026 纯国产 替代LM5026
产品描述：
CYT5026 PWM控制器包含利用电流模式 控制的有源钳位和复位技术来实现功率转换 器的所有必要功能。与传统的钳位绕组或 RDC钳位和复位技术相比，采用有源钳位技 术可以实现更高的效率和功率密度。 CD5026提供了两个控制输出，主电源开 关控制（OUT_A）和有源钳位开关控制 （OUT_B）。该器件可以配置为控制P沟道或 N沟道钳位开关。主栅极驱动器具有由MOS 和双极型器件组成的复合配置，可提供出色 的栅极驱动特性。 CD5026可在高达100V的偏置电压下工作， 最高工作频率可达1MHz。其它功能包括最大 占空比可调，输入欠压?；ぃ鹬芷诘缌飨?nbsp; 制，过流打嗝式保护且延迟?；な奔淇傻?， 斜坡补偿，同步输入/输出，软启动，精密基 准电压源和过热关断功能。
产品特征 ? 电流控制型 ? 内部100V启动偏置稳压器 ? 峰值3A主栅极驱动器 ? 可调欠压?；すδ?nbsp; ? 双模式过流保护 ? 主钳位输出和有源钳位输出之间可调交叠时 间或死区时间 ? 最大占空比可调 ? 软启动可调 ? 前沿消隐 ? 外电阻设置振荡器频率 ? 频率同步I/O功能 ? 5V高精度基准源 ? 封装形式：TSSOP16、WSON16
应用领域 ? DC/DC电源
| Model | Function | Control Mode | Input Voltage | Temperature | Maximum Duty | Packaging form | CORR TI |
| CD5022 | Current mode boost, SEPIC And flyback control. | Based on current mode control | 6V-60V | -40℃~125℃ | 0.9 | VSSOP-10 | LM5022 |
| CD5021 | Off-line PWM PW control | 8V-30V | -40℃~125℃ | 0.85 | VSSOP-8 | LM5021 | |
| CD5041 | Cascade PWM control | 15V-90V | -40℃~125℃ | — | TSSOP-16/WSON-16 | LM5041 | |
| CD5032 | Current-mode high voltage PWM control | 13V-100V | -40℃~125℃ | 0.76 | TSSOP-16 | LM5032 | |
| CD5020 | Current-mode high voltage PWM control | 13V~80V | -40℃~125℃ | 0.8 | VSSOP-10 | LM5020 | |
| CD5020A | Current-mode high voltage PWM control | 13V~90V | -40℃~125℃ | 0.8 | VSSOP-10/WSON-10 | LM5020A | |
| CD5026 | Current-mode active clamping PWM control | 13V~100V | -40℃~125℃ | 0.76 | TSSOP-16/WSON-16 | LM5026 | |
| CD5030 | Current-mode high-voltage PWM push-pull control | 14V~90V | -40℃~125℃ | 0.5 | VSSOP-10/WSON-10 | LM5030 | |
| CD5025 | Voltage source active clamping PWM control | Feedforward voltage mode control | 13V~100V | -40℃~125℃ | 0.8 | TSSOP-16/WSON-16 | LM5025 |
| CD5035 | Half-bridge topology power conversion PWM control | Voltage control mode | 13V~100V | -40℃~125℃ | 0 | HTSSOP-20/WQFN-24 | LM5035 |
提交订单：
