RM3452 RM3454 同步整流SRC 超快同步整流控制芯片
产品描述：
RM3452是一款应用于反激电源二次侧的同步整流控制器。RM3450采用自供电电路，可以灵活的放置在输出正端和输出负端，在正端放置时无需额外的辅助绕组。
RM3452的10ns超快关断延时和4A的下拉电流帮助系统可靠的工作于CCM模式。
RM3452集成了误开启和误关断判定。在系统工作于DCM状态时，检测谐振时的下降斜率防止发生误开启，在功率管刚导通时，在1.1us消隐时间内，关断阈值为2V，防止刚导通时VDS的震荡发生误关断。
RM3452具有GATE钳位机制，在起机过程中保护MOSFET不会误开通。
支持DCM,QR以及CCM模式
自供电架构支持宽电压输出 可任意放置高侧及低侧
支持USB PD+PPS系统
10nS超快关断延时
最大工作频率350KHz
极简外围
应用领域 反激电源 电源适配器 开放式电源 TV/机顶盒电源 PD快充电器

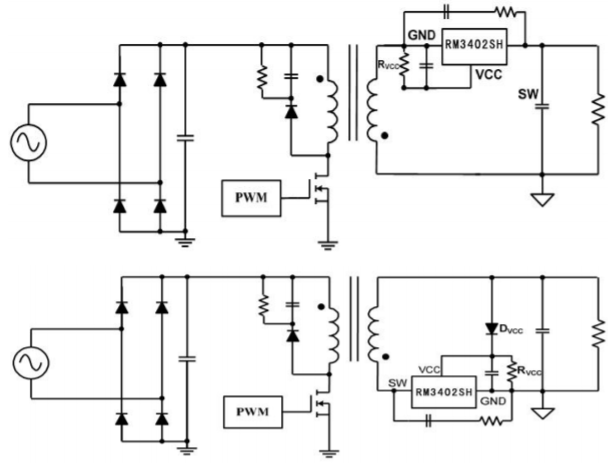

原理图仅供参考 以规格书为准
同步整流（SRC）
| 产品型号 | 功能特点 | 最大功率 | 功率管参数 | 最大频率 | 封装形式 |
|---|---|---|---|---|---|
| RM3402AH | DCM/QR 自供电架构 可任意放置高侧及低侧 | 5V/4A | 7mΩ/40V | 150kHz | TO-252 |
| RM3451SAL | DCM/QR/CCM 10nS超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 支持USBPD+PPS系统 最大工作频率350kHz | 20W | 15mΩ/60V | 350kHz | SOP-8 |
| RM3451SAK | DCM/QR/CCM 10nS超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 支持USBPD+PPS系统 最大工作频率350kHz | 20W | 15mΩ/60V | 350kHz | SOP-8 |
| RM3402SAL | DCM/QR/CCM 超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 | 24W | 13mΩ/60V | 150kHz | SOP-8 |
| RM3402SA | DCM/QR/CCM 超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 | 36W | 10mΩ/60V | 150kHz | SOP-8 |
| RM3432SH | DCM/QR/CCM 超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 | 36W | 10mΩ/60V | 150kHz | SOP-8 |
| RM3432SA | DCM/QR/CCM 超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 | 36W | 10mΩ/60V | 150kHz | SOP-8 |
| RM3434SA | DCM/QR/CCM 超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 | 24W | 12mΩ/80V | 150kHz | SOP-8 |
| RM3434SH | DCM/QR/CCM 超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 | 24W | 12mΩ/80V | 150kHz | SOP-8 |
| RM3434AH | DCM/QR/CCM 超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 | 36W | 6mΩ/80V | 150kHz | TO-252 |
| RM3435SH | DCM/QR/CCM 超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 | 36W | 10mΩ/100V | 150kHz | SOP-8 |
| RM3436DH | DCM/QR/CCM 超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 | 65W | 7mΩ/100V | 150kHz | PDFN5*6 |
| RM3430TH | DCM/QR/CCM 超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 | 65W | 外置MOS | 150kHz | SOT23-6 |
| RM3430T | DCM/QR/CCM 超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 | 65W | 外置MOS | 150kHz | SOT23-6 |
| RM3401SL | DCM/QR 自供电架构 可任意放置高侧及低侧 | 5V/2A | 15mΩ/40V | 150kHz | SOP-8 |
| RM3402AL | DCM/QR 自供电架构 可任意放置高侧及低侧 | 5V/4A | 9mΩ/40V | 150kHz | TO-252 |
| RM3412SL | DCM/QR 自供电架构 可任意放置高侧及低侧 | 5V/3.4A | 8mΩ/60V | 150kHz | SOP-8 |
| RM3412S | DCM/QR 低侧使用、外围设计简单 | 5V/3A | 7mΩ/40V | 150kHz | SOP-8 |
| RM3411S | DCM/QR 低侧使用、外围设计简单 | 5V/2A | 16mΩ/40V | 150kHz | SOP-8 |
| RM3462SL | DCM/QR 自供电架构 可任意放置高侧及低侧 | 36W | 10mΩ/60V | 150kHz | SOP-8 |
| RM3461S | DCM/QR 自供电架构 可任意放置高侧及低侧 | 15W | 15mΩ/40V | 150kHz | SOP-8 |
| RM3462S | DCM/QR 自供电架构 可任意放置高侧及低侧 | 18W | 10mΩ/40V | 150kHz | SOP-8 |
| RM3461SCL | DCM/QR 自供电架构 可任意放置高侧及低侧 | 15W | 15mΩ/40V | 150kHz | SOP-8 |
| RM3461SL | DCM/QR 自供电架构 可任意放置高侧及低侧 | 25W | 10mΩ/60V | 150kHz | SOP-8 |
| RM3462AH | DCM/QR 自供电架构 可任意放置高侧及低侧 | 24W | 10mΩ/40V | 150kHz | TO-252 |
| RM3460S | DCM/QR 自供电架构 可任意放置高侧及低侧 | 12W | 20mΩ/40V | 150kHz | SOP-8 |
| RM3450T | DCM/QR/CCM 10nS超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 支持USBPD+PPS系统 最大工作频率350kHz | 120W | 外置MOS | 350kHz | SOT23-6 |
| RM3451SC | DCM/QR/CCM 10nS超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 支持USBPD+PPS系统 最大工作频率350kHz | 20W | 15mΩ/60V | 350kHz | SOP-8 |
| RM3454SC | DCM/QR/CCM 10nS超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 支持USBPD+PPS系统 最大工作频率350kHz | 25W | 12mΩ/80V | 350kHz | SOP-8 |
| RM3455SC | DCM/QR/CCM 10nS超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 支持USBPD+PPS系统 最大工作频率350kHz | 45W | 10mΩ/100V | 350kHz | SOP-8 |
| RM3454SAL | DCM/QR/CCM 10nS超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 支持USBPD+PPS系统 最大工作频率350kHz | 25W | 12mΩ/80V | 350kHz | SOP-8 |
| RM3451SA | DCM/QR/CCM 10nS超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 支持USBPD+PPS系统 最大工作频率350kHz | 20W | 15mΩ/60V | 350kHz | SOP-8 |
| RM3452SA | DCM/QR/CCM 10nS超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 支持USBPD+PPS系统 最大工作频率350kHz | 25W | 10mΩ/60V | 350kHz | SOP-8 |
| RM3454SA | DCM/QR/CCM 10nS超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 支持USBPD+PPS系统 最大工作频率350kHz | 25W | 12mΩ/80V | 350kHz | SOP-8 |
| RM3455SA | DCM/QR/CCM 10nS超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 支持USBPD+PPS系统 最大工作频率350kHz | 45W | 10mΩ/100V | 350kHz | SOP-8 |
| RM3452SH | DCM/QR/CCM 10nS超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 支持USBPD+PPS系统 最大工作频率350kHz | 25W | 10mΩ/60V | 350kHz | SOP-8 |
| RM3454SH | DCM/QR/CCM 10nS超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 支持USBPD+PPS系统 最大工作频率350kHz | 25W | 12mΩ/80V | 350kHz | SOP-8 |
| RM3455DH | DCM/QR/CCM 10nS超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 支持USBPD+PPS系统 最大工作频率350kHz | 60W | 10mΩ/100V | 350kHz | PDFN5*6 |
| RM3456DH | DCM/QR/CCM 10nS超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 支持USBPD+PPS系统 最大工作频率350kHz | 65W | 7mΩ/100V | 350kHz | PDFN5*6 |
| RM3450TH | DCM/QR/CCM 10nS超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 支持USBPD+PPS系统 最大工作频率350kHz | 120W | 外置MOS | 350kHz | SOP23-6 |
| RM3455SH | DCM/QR/CCM 10nS超快关断延时 自供电架构、宽电压输出 可任意放置高侧及低侧 支持USBPD+PPS系统 最大工作频率350kHz | 45W | 10mΩ/100V | 350kHz | SOP-8 |
